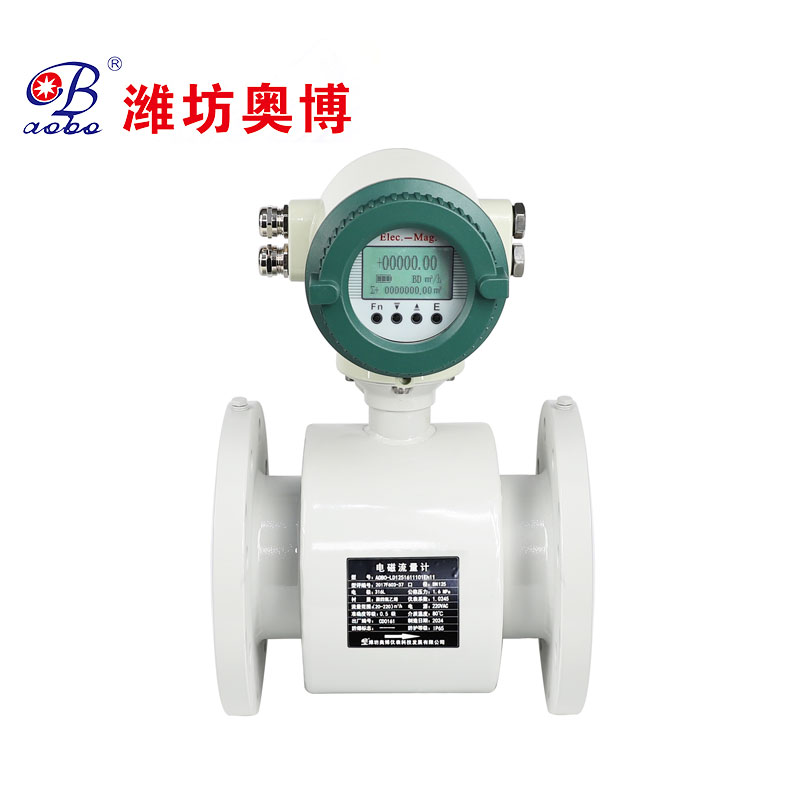

电池供电型电磁流量计

ABDT-LD系列智能电磁流量计是一种比较成熟的液体测量仪表,适用于测量封闭管道中导电液体(电导率≥5µs/cm)和浆液的体积流量,适用于各种酸碱盐溶液、清水、海水、污水、泥浆、纸浆、矿浆、低电导率液体等。广泛应用于工业生产过程控制、能源计量、环境保护、污水处理等领域。可以输出4~20mA电流信号、脉冲信号等,与显示、记录仪表、积算器或调节器配套,进行流量的检测、积算、调节和控制。磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时,在与磁场方向、运动方向相互垂直方向的导体两端,会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

扫描微信二维码

扫描QQ二维码

咨询电话:0536-2200676

产品详情

电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时,在与磁场方向、运动方向相互垂直方向的导体两端,会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。


当导电流体以平均速度V(m/s)通过装有一对测量电极的一根内径为D(m)的绝缘导管内流动时,该管道处于一个均匀的磁感应强度为B(T)的磁场中,那么在一对电极上就会产生感应电动势E(V).它的方向垂直于磁场和流体方向。

法拉第电磁感应定律为:E=B*D*V  (1)





公式(5)可以看出,流量QV与电动势E 成正比。


1、不受流体密度、粘度、温度和压力影响;

2、测量管内无阻流件,压损小,直管段要求低;

3、抗干扰能力强,精确度高;

4、转换器特有流量测量的稳定性,功率损耗小;

5、具有多种报警功能,如空管报警、励磁报警和上下限报警;

6、测量范围宽,衬里和电极有多种选择,能满足多种导电流体的要求;

7、采用SMD 器件和表面安装(SMT)技术,电路可靠性高;

8、可用于相应的防爆场合。


介质温度:一体式70℃;

分体式:依据衬里材料不同,耐温≤150℃;

公称通径:DN15-DN1400;

准确度等级:0.5级;

最高流速:15m/s;

公称压力:1.0MPa,1.6MPa,2.5MPa,4.0MPa,其他规格和标准可按用户要求;

流体电导率:≥5us/cm;

执行标准:JB/T9248-2015;

环境温度:传感器(-25~60)℃,转换器(-10~60)℃

相对湿度:(5~85)%RH,无结露;

外壳防护:转换器IP65,传感器IP68。


电磁流量传感器上下游要按下图要求留有足够长的直管段(D为传感器口径)



      水平直管                安装在管道低处,保证满管



同心扩管                     同心缩管



                               阀门安装在表后,避免产生扰流     水泵安装在表前,避免产生负压,且保持50倍的直管段


注:其他安装问题请咨询本公司







电极材料的选择


电极材料

特点及使用范围

316L

适用:1、生活用水、工业用水、原水、井水、城市污水

      2、弱腐蚀性酸、碱、盐溶液

哈氏金属B

适用:1、盐酸(浓度小于10%)等非氧化性酸

2、氢氧化钠(浓度小于50%),一切浓度的氢氧化铵碱溶液

3、磷酸、有机酸

不适用:硝酸

哈氏金属C

适用:1、混酸,如铬酸与硫酸的混合溶液

2、氧化性盐类,如Fe+++、Cu++、海水

不适用:盐酸

钛Ti

适用:1、盐,如(1)氯化物(氯化物/镁铝/钙/铵/铁等)

(2)钠盐、钾盐、次氯酸盐、海水

2、浓度小于50%氢氧化钾、氢氧化胺、氢氧化钡碱溶液;

不适用:盐酸、硫酸、磷酸、氢氟酸等还原性酸

钽Ta

适用:1、盐酸(浓度小于40%),稀硫酸和浓硫酸(不包括发烟硫酸);

2、二氧化氯、氯化铁、次氯酸、氰化钠、乙酸铅等;

3、硝酸(包括发烟硝酸)等氧化性酸,温度低于80度的王水;

4、不适用:碱、氢氟酸

铂-铱合金

适用:几乎所有的酸、碱、盐溶液(包括发烟硝酸、发烟硫酸)

不适用:王水、铵盐

碳化钨

适用:磨损大的介质、纸浆、污水、能抗固体颗粒干扰;

不适用:无机酸、有机酸、氯化物



衬里材料的选择


衬里材料

主要性能

适用范围

聚四氟乙烯

(PTFE)

1、塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓酸和各种有机溶剂

2、耐磨性和粘接性能差

1、耐温≤80℃

2、酸、碱等强腐蚀介质

3、卫生类介质

加网PFA

1、化学稳定性、电绝缘性、润滑性、不粘性和可燃性与F46相仿,但PFA材料强度、耐老化性、耐温性能优于F46

2、与金属粘接性好,耐磨性好于PTFE、F46

3、低烟、难燃、耐高温、高温机械强度比PTFE和F46高

1、长期使用耐温≤150℃

2、能用于测量大多数强酸、强碱、强氧化剂等强腐蚀性介质;但不适用于KOH、硝酸、氢氟酸等

聚全氟乙丙烯F46

1、化学稳定性、电绝缘性、润滑性、不粘性和可燃性与PTFE相仿,但F46材料强度、耐老化性、耐温性能优于PTFE

2、与金属粘接性好、耐磨性好于PTFE

3、具有优良的抗撕裂性能

1、长期使用耐温≤110℃

2、能用于测量大多数强酸、强碱、强氧化剂等强腐蚀性介质,但不适用于KOH、硝酸、氢氟酸等

聚氯丁橡胶

1、有极好的弹性、耐磨性能较好

2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀

1、耐温≤65℃

2、测一般水、污水、泥浆、矿浆

聚氨酯橡胶

1、有极好的耐磨性能,良好的耐油性能

2、强度高、耐撕裂性好,但耐酸、碱性能较差

1、一般长期使用耐温≤60℃



电磁流量传感器的外形和安装尺寸(单位:mm)

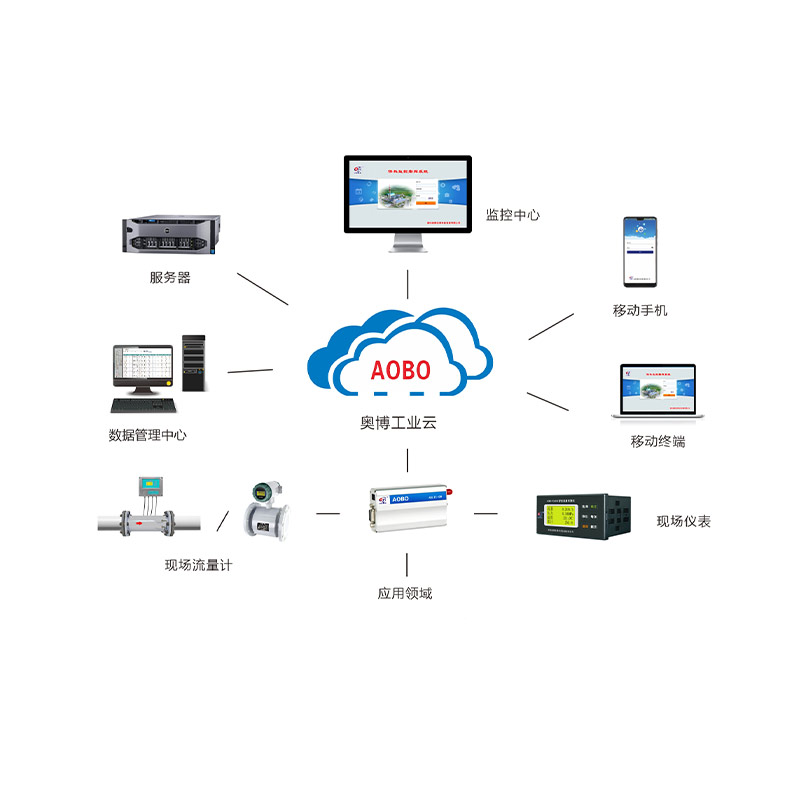

远程抄表系统

为了满足用户计量和节能的各种需求,我公司自主研发的适应各种不同用户需求的(能源管理)智能远程抄表系统,在软件和硬件方面采用标准化、可靠性设计、符合国家标准。广泛应用于热电、化工、天然气、造纸、制药、生物技术、城镇供暖等领域,经过几年来的实际运行,得到了客户的普遍认可。

查看产品

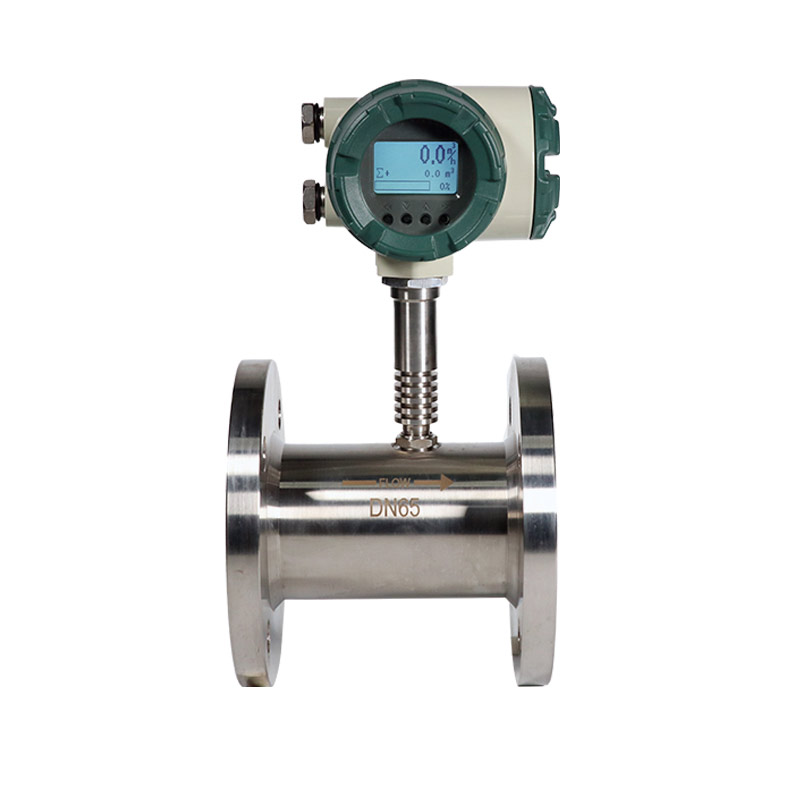

液体涡轮流量计

液体涡轮流量计是一种速度式仪表,它具有结构简单、体积小、精度高、反应灵敏、安装维护方便等优点。用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量的测量。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超限报警等,是流量计量和节能的理想仪表。 可广泛应用于石油、化工、冶金、有机液体、无机液、液化气、城市燃气管网、制药

查看产品

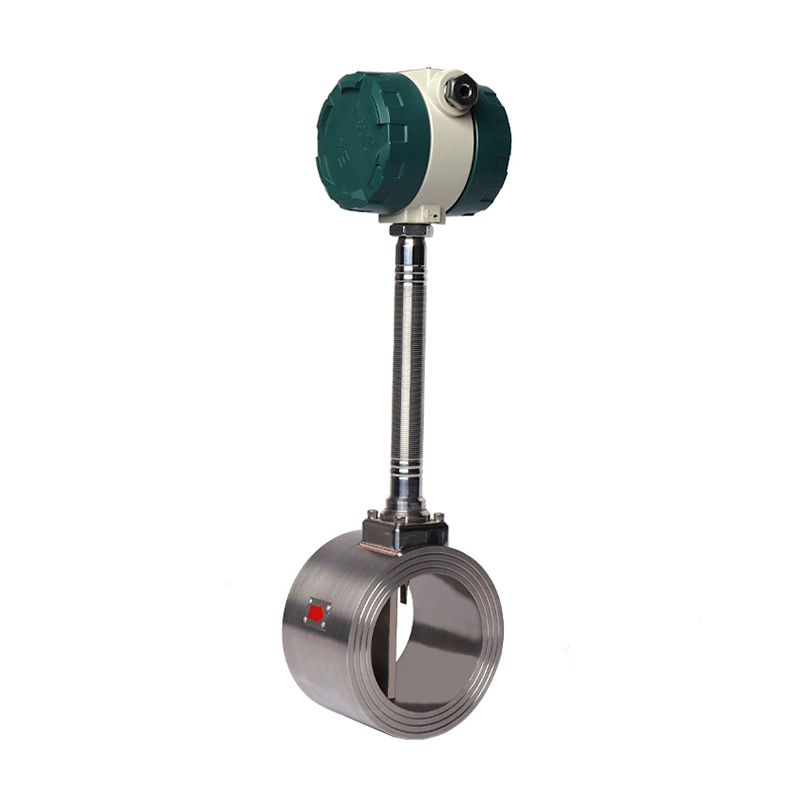

涡街流量计

涡街流量计主要用于管道介质流体的流量测量,如气体、液体、蒸汽等多种介质,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计采用压电应力式传感器,可靠性高,使用寿命长,可在(-20-350)℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

查看产品

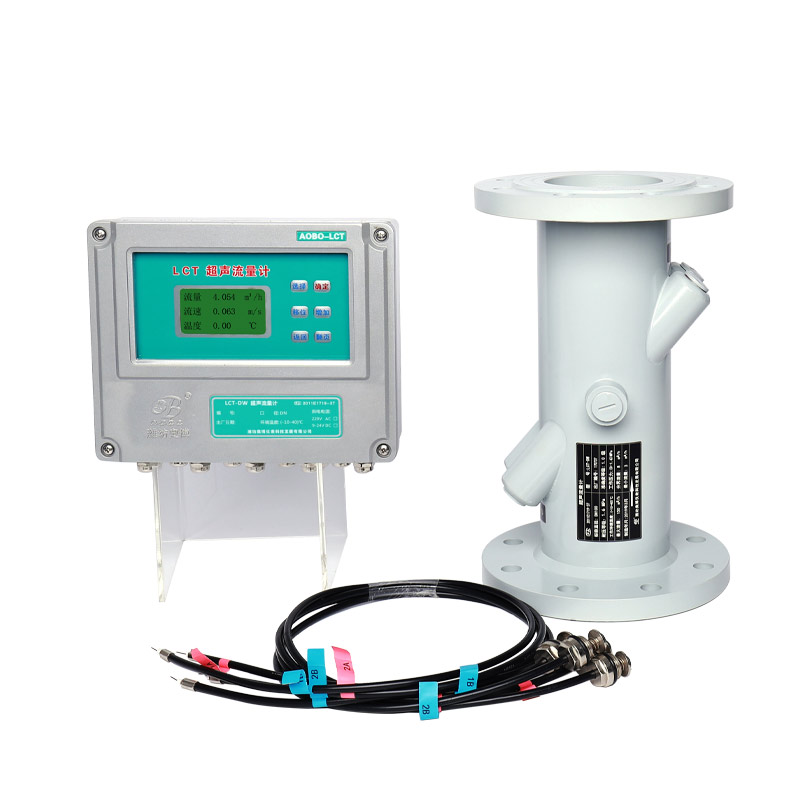

超声波流量计
