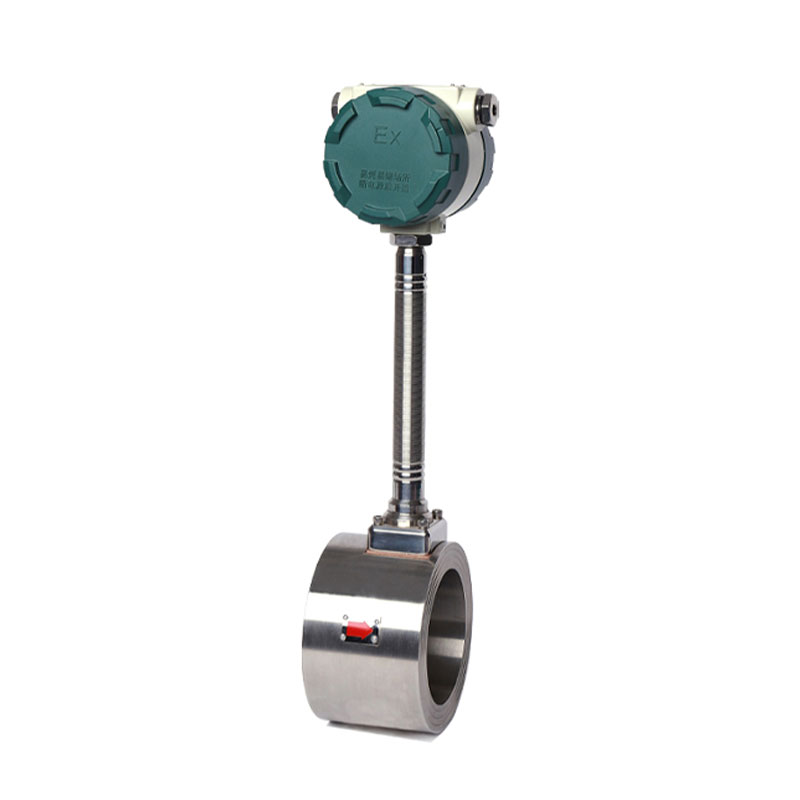

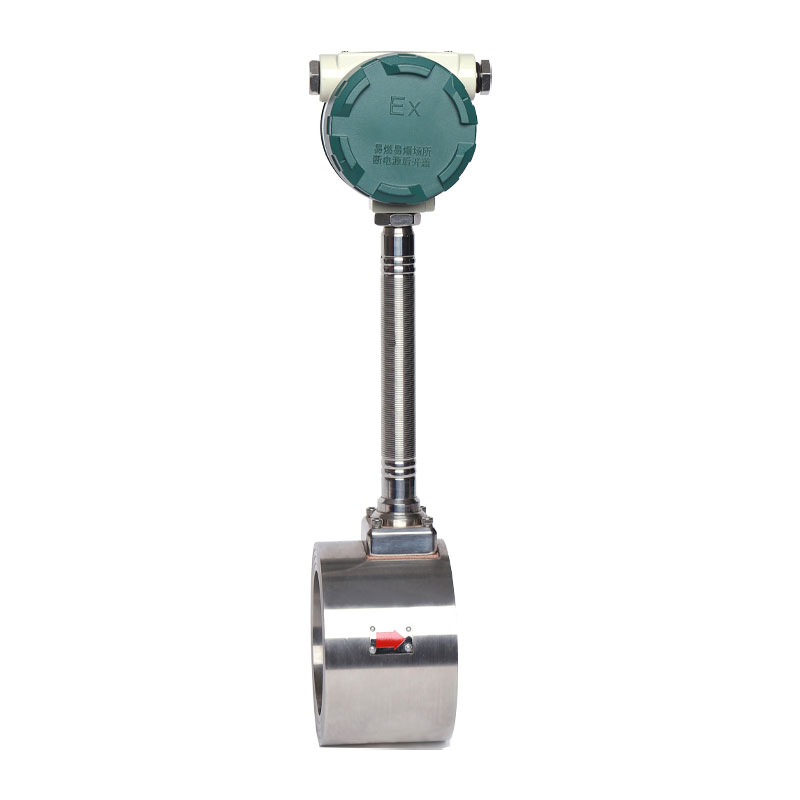

卡装涡街流量计

涡街流量计主要用于管道介质流体的流量测量,如气体、液体、蒸汽等多种介质,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计采用压电应力式传感器,可靠性高,使用寿命长,可在(-20-350)℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

扫描微信二维码

扫描QQ二维码

咨询电话:19953631010

产品详情

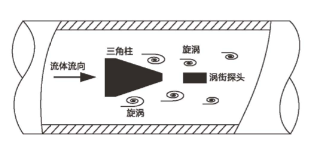

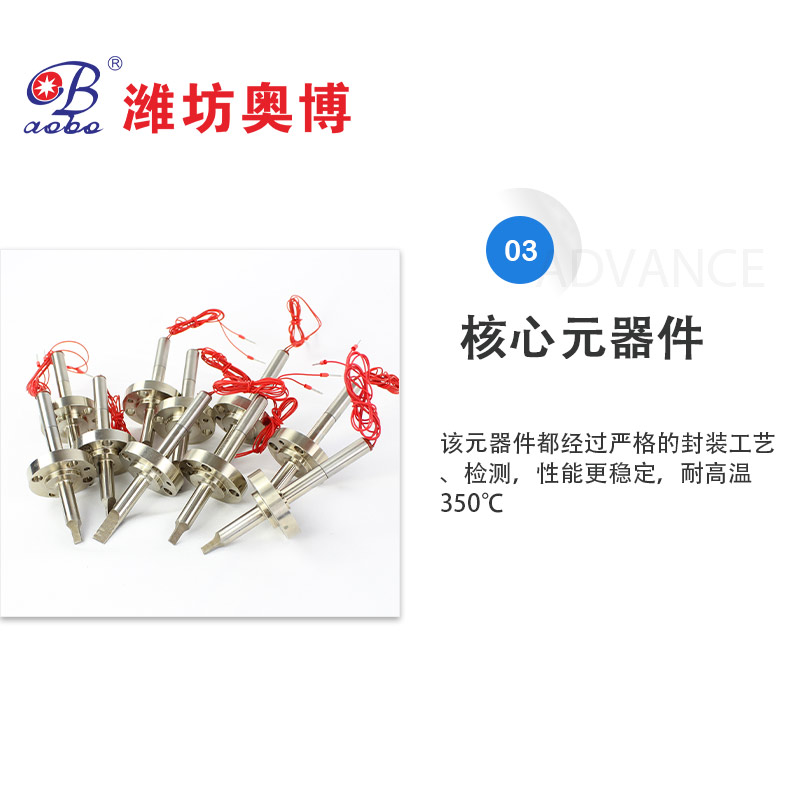

涡街流量计是以“卡曼涡街”(Karman)原理研制成的一种流体振动型仪表。在流体中安放非流线型旋涡发生体,流体在旋涡发生体两侧交替地分离释放出两列规则的交错排列的旋涡。  在一定流速范围内旋涡的分离频率正比于流量,此频率由压电陶瓷检测元件检出,转换成交变电信号,经放大、滤波、整形后输出与流量成正比的电压脉冲信号或(4~20)mA标准电流信号。


1、量程比大;

2、测量精度高;

3、结构简单、牢固、无传动件、使用寿命长;

4、维护简单、易安装、工作量小、费用低;

5、应用范围广,蒸汽、气体、液体的流量均可测量;

6、压力损失小,准确度高、重复性好、长期工作稳定性好;

7、输出频率信号不受流体温度、压力、黏度、密度等参数影响。


公称通径:DN15-DN600

公称压力:1.6MPa,2.5MPa,4.0MPa

测量介质:液体、气体、蒸汽等单相或可认为是单相的介质

介质温度:(-20-350)℃

精度等级:1.0级,1.5级

范围度:1:10-1:15,智能型1:15以上

压损系数:Cd=2.4

输出信号:方波:低电平≤0.5V,高电平≥5V,流量信号:(4-20)mA,HART协议输出

供电电源:DC24V,DC12V,DC3.6V锂电池

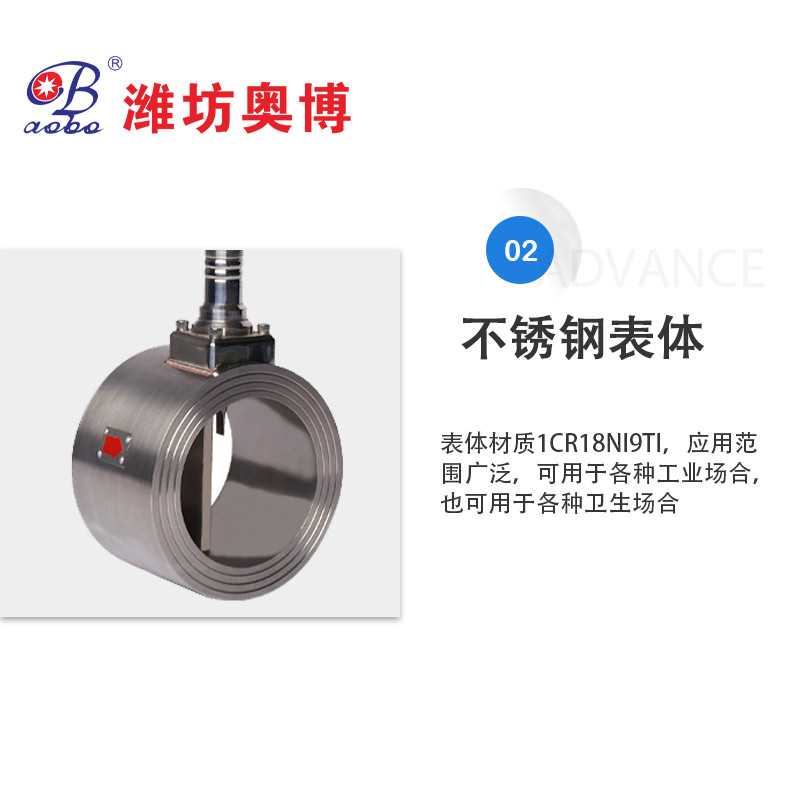

表体材质:1Cr18Ni9Ti,用于强腐蚀介质时材质另定

环境条件:(-40-55)℃ [现场显示型(-20-55)℃],湿度(5-90)%RH,大气压力(8-106)KPa,防爆型(-20-40)℃

防护等级:IP65

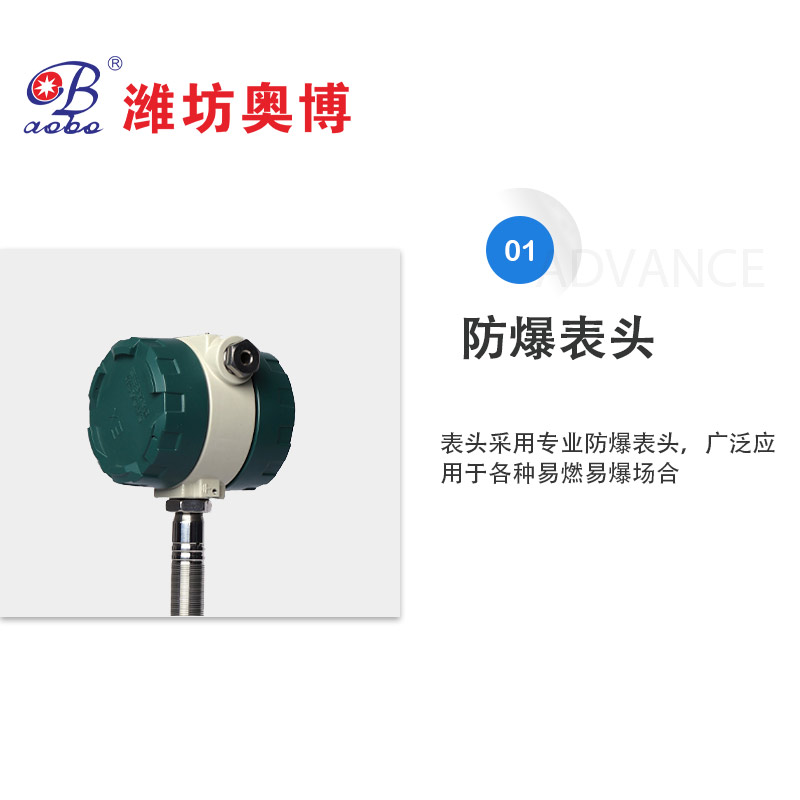

防爆等级:ExdIICT6Gb,防爆编号:SYEx19.12246

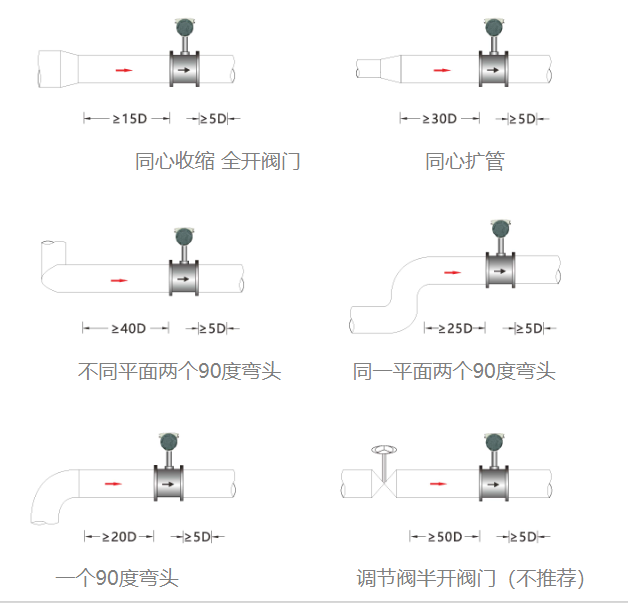

1、涡街流量传感器上下游要按下图要求留有足够长的直管段(D为传感器口径)

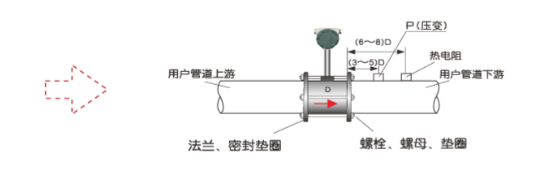

2、需要温压补偿时,压力、温度测量点应分别设置在流量传感器下游端面(3-5)D和(6-8)D处,取压孔直径(6-12)mm,取压短管根部与管道内壁平齐,不得深入管道内壁。热电阻护套前端尽量插入管道中央。




3、上下游配管内径应与传感器口径一致,若不能一致时,应采用比传感器口径略大的管道,误差要≤+3%,并不超过5mm;配管应与传感器同心,同轴度应<0.05D;密封垫不能凸入管道内,其内径可比传感器口径大(1-2)mm。







4、为避免管道振动影响,应考虑在流量计上游约2D处加固定支撑或支撑前在满足直管段长度的前提下加弹性软管过度。



5、涡街流量传感器应尽量选择在安全,便于安装、调试、检修、环境比较好的地方安装,周围应留有足够的操作空间,安装于高空时,应有操作平台。避免安装在有强电磁场、强烈机械振动及与使用条件不相符的温湿度环境。

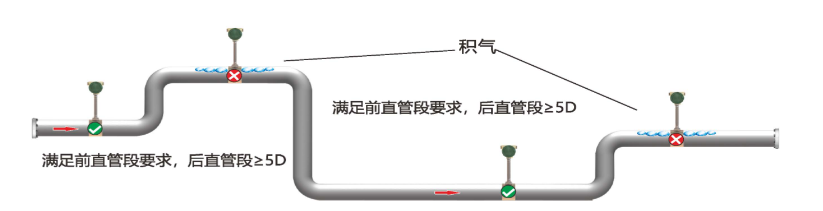

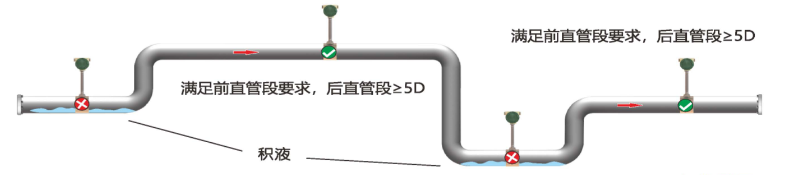

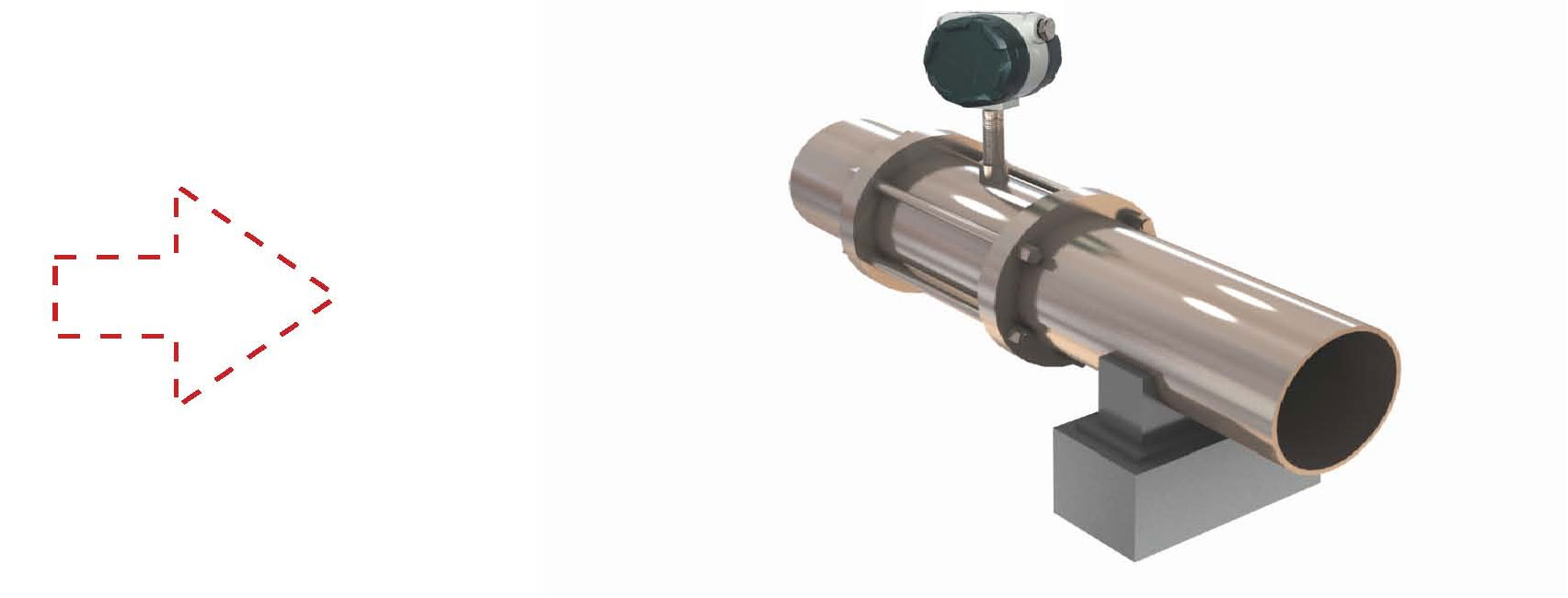

6、涡街流量传感器可以安装在水平、垂直、倾斜管道上,但具体应选择在测量液体时能保证满管并避免气泡影响的位置;测量气体(蒸汽)时须避免积液的影响。



液体测量

测量液体时,涡街流量传感器应安装在管线的较低处。





气体测量

测量气体(蒸汽)流量时,涡街流量传感器应安装在管线的较高处。




涡街流量传感器在垂直管道上的安装,测量气体(蒸汽)流量时,介质流向不限;测量液体流量时,流向应由下向上。


7、涡街流量传感器装于水平管道时,应避免表头向下,应倾斜向上45度安装。


8、插入式涡街安装时要保证其轴线与管道中心线重合并垂直于管道轴线,插入深度符合要求,流向正确,测量头轴线与管道轴线平行,其角度误差<7°,流向调准后应予锁定,避免转动。

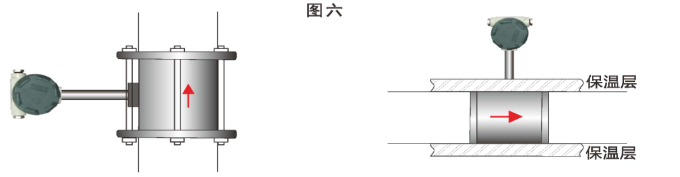

9、焊接时要卸下涡街流量传感器,严禁带表焊接;管道保温时流量传感器连接杆部分不能保温。


10、必要时涡街流量计应可靠接地,接地电阻≤10Ω。

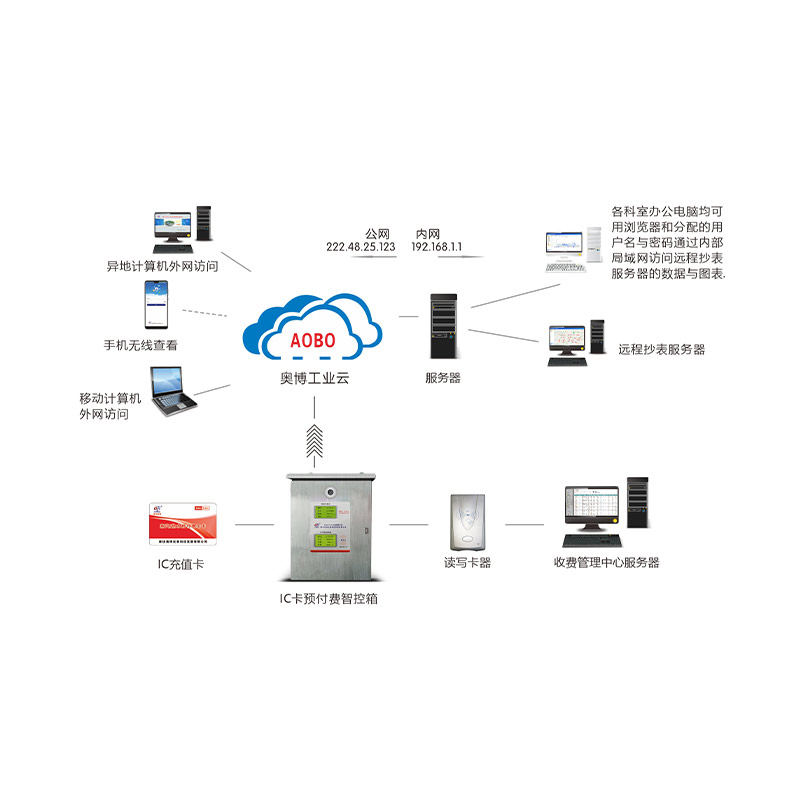

蒸汽/热水IC卡预付费智能控制系统

为了避免能源供需双方计费纠纷,减少矛盾,也能让用能单位明明白白消费,潍坊奥博仪表于2008年自主研发和生产的集预警、防盗和续航功能为一体的IC卡预付费智能计量控制系统实现了“先缴费后用汽”的模式,彻底解决了热电厂收费难、抄表难、管理难等问题。在供热供暖行业中推广应用,收到一致好评,创造了良好的经济效益和社会效益。

查看产品

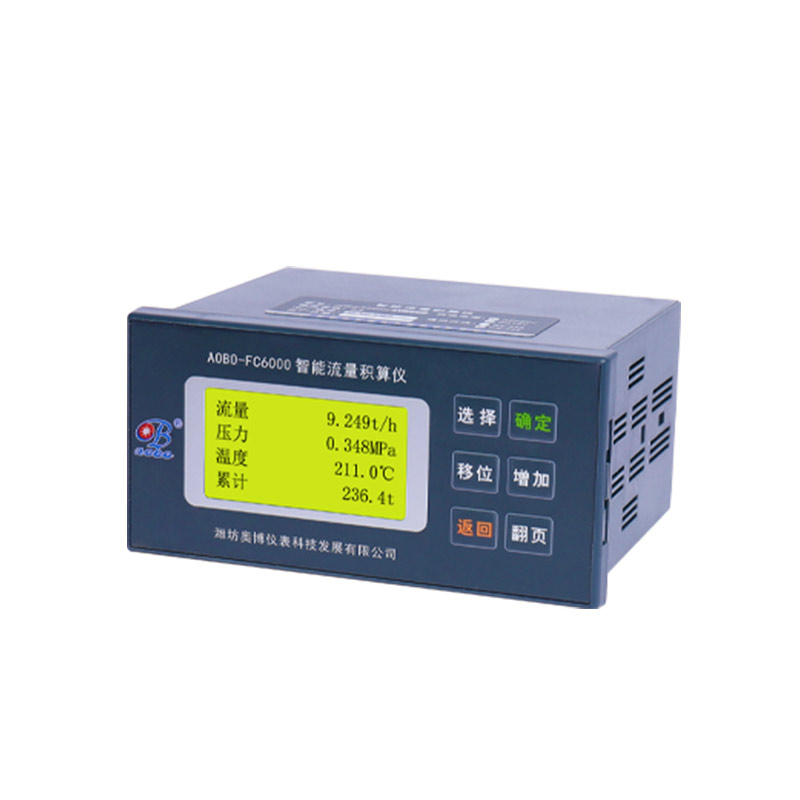

FC6000智能流量积算仪

AOBO-FC6000智能流量积算仪是全新平台打造的智能型中英文菜单组态的通用型流量计算机,以更快的计算速度、更低的功耗、更可靠的工作性能来完成对蒸汽、气体、液体的流量计量演算功能,能实时在线对流体的温度、压力进行补偿,能同时接收流量、温度、压力等信号,信号可以是频率、电流、差压、电阻等类型,信号处理采用无开关触点、无电位器可调部件技术,使得计量

查看产品

电磁流量计

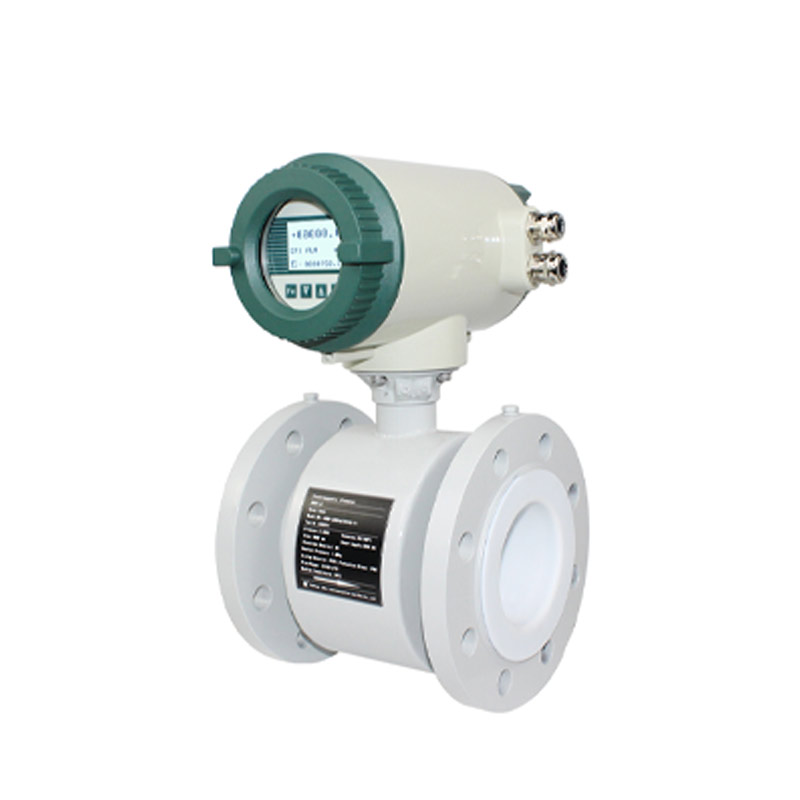

ABDT-LD系列智能电磁流量计是一种比较成熟的液体测量仪表,适用于测量封闭管道中导电液体(电导率≥5µs/cm)和浆液的体积流量,适用于各种酸碱盐溶液、清水、海水、污水、泥浆、纸浆、矿浆、低电导率液体等。广泛应用于工业生产过程控制、能源计量、环境保护、污水处理等领域。
